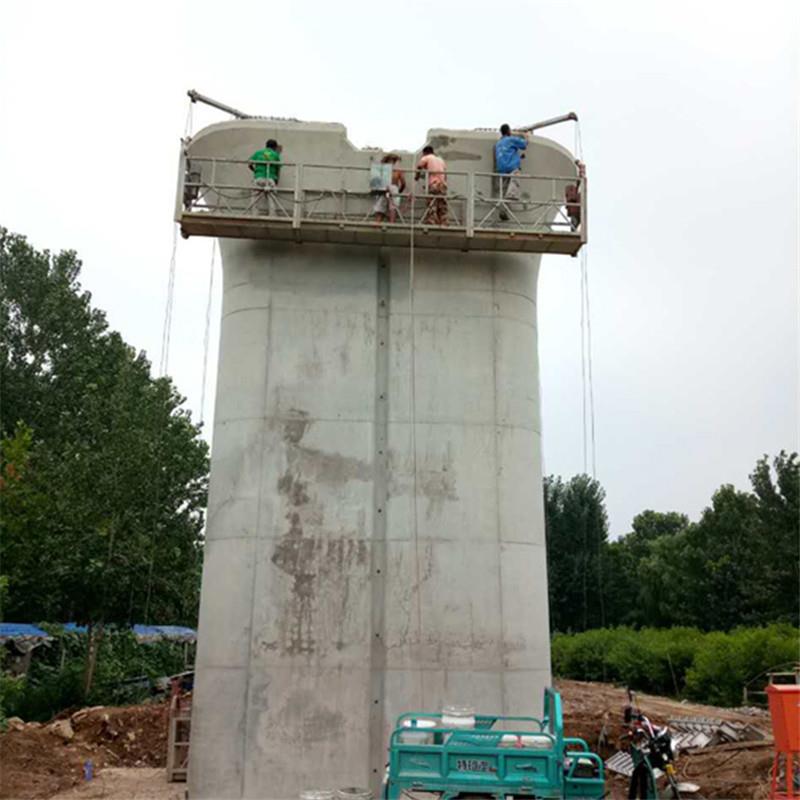

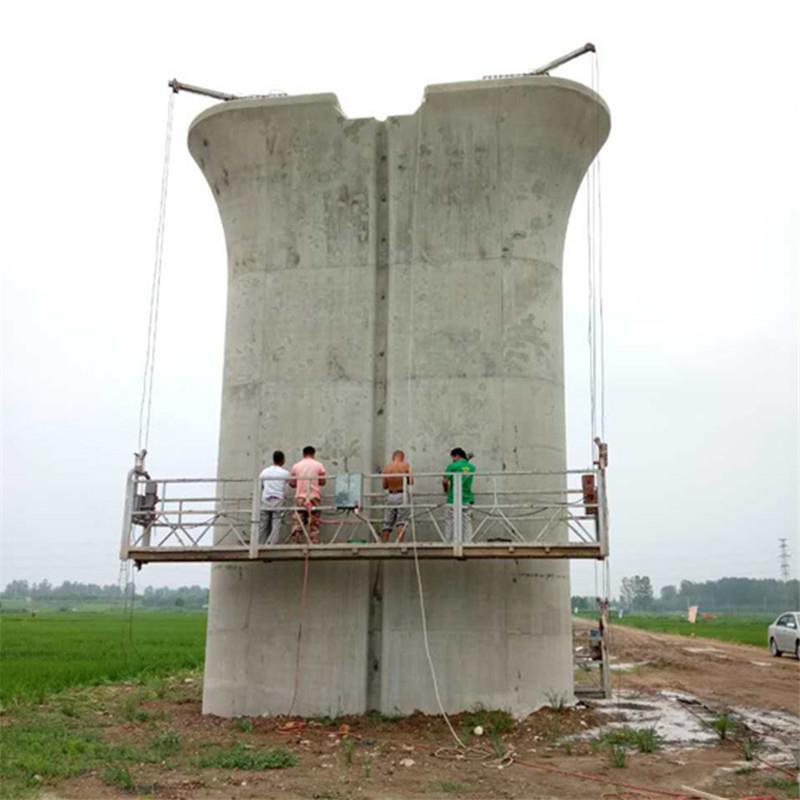

清水混凝土修补  涂装底漆层采用SKK清水混凝土保护专用底漆SKK CERAMICRETE PRIMER)。SKK清水混凝土保护底漆是把SKK微观保护材料和标准底漆两者结合而开发的新型水性浸透型底漆，可以渗透到混凝土基面深层，形成特殊防水结构，产生渗透性吸水防止效果，同时起到封固作用，抑制混凝土基面吸收的不均匀，防止出现光泽不均匀，防止墙体出现润。

    湿痕迹而影响美观，避免混凝土由于暴露在空气中而产生氧化、老化及中性化等不良反应。

    1、清水混凝土修补正常施工注意事项：

    ①同一视觉范围内的混凝土强度等级应统一，以免影响清水饰面混凝土的效果，进行二次清水混凝土修补。

    ②模板可采用质量、性能好的多层覆膜板，在模板加工和施工过程中采取合理的措施，也能达到相当好的效果。

    ③为控制表面裂缝，应尽量选用小直径钢筋，减小钢筋间距，保证混凝土均匀受力，避免混凝土开裂。

    2、冬期施工注意事项：

    ①混凝土使用低碱水泥，优先选用普通硅酸盐水泥，在混凝土中掺入与非冬期施工外加剂性能相近的防冻剂，避免与前期浇筑混凝土产生色差。混凝土搅拌时间比常温时延长50％时间，保证混凝土拌合物出机温度不低于15℃。

    ②加强混凝土运输过程中的保温，保证混凝土入模温度不低于10℃，以免新浇混凝土冷却过快，影响早期强度增长和观感质量。

    ③施工楼层形成封闭的环境，当室外温度低于-10℃时，在施工楼层采用电暖气片进行加热保温。做好同条件试件的留置和混凝土的测温工作，随时掌握混凝土的内部温度，根据温度变化情况及时采取防护措施。

    混凝土本身是一种多相（体积比气相2～5%、液相13～18%、固相77～85%），多孔（凝胶孔、层间孔、毛细孔、气泡粗孔和裂缝等）存在内部原生缺陷的不均匀不连续体，另外，由于所用原材料质量的波动、计量的误差，搅拌不充分而易使新拌砼出现分层离析、泌水、干涩、板结等和易性不良的特征；又由于施工过程中模板和钢筋制作的偏差，以及浇注、振捣、成型、养护等施工操作的不当，都可以引起现浇结构的外观质量缺陷。

    混凝土蜂窝麻面处理方案模板接缝不严，板缝处漏浆；模板表面未清理干净或模板未满涂隔离剂；混凝土配合比设计不当或现场计量有误；振捣不密实、漏振；混凝土搅拌不均，和易性不好；混凝土入模时自由倾落高度过大，产生离析；底模未放垫块或垫块脱落，导致钢筋移动；结构接节点处石子粒径过大，振捣不仔细等。
