清水混凝土修补技术主要体现的是原始效果，是一种不加修饰的、质朴的自然美，由于清水混凝土的配比、模板支撑体系及工人的操作水平不同，拆模后会出现参差不同的效果，包括色差、蜂窝、麻面、错台、裂缝及涨模等各种表面缺陷的处理。

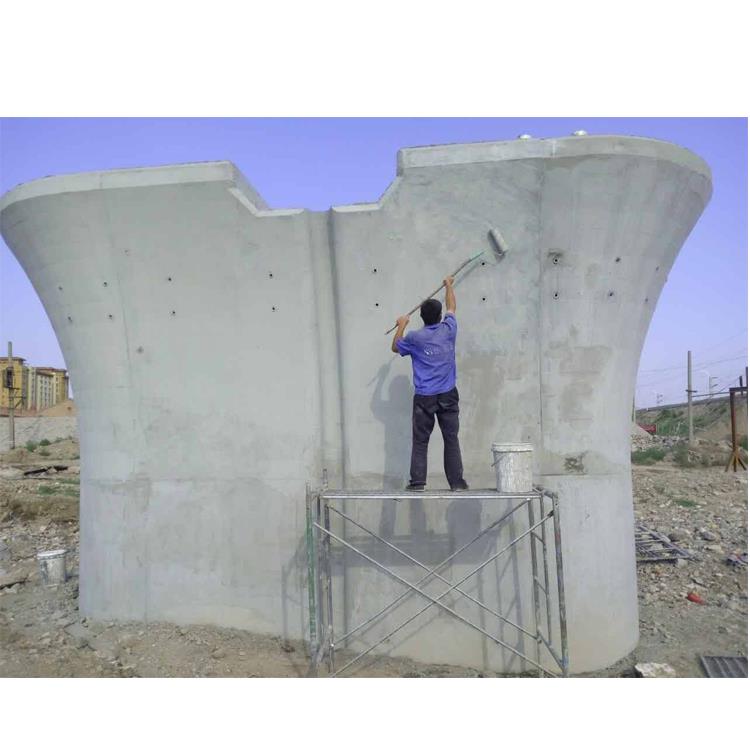

   混凝土的缺陷形式很多，比如蜂窝、露筋、麻面、色差及涨模等，这些都是表观缺陷、都是小的缺陷，修补及调色，修饰后的混凝土表面与周围表观好的混凝土有大的色差。这种缺陷的修饰需要大量的人工及材料来剔除涨出来的混凝土，同时还需要技术水平高的工人来进行拍花操作。清水混凝土保护材料，调整清水混凝土的颜色和覆盖修补的腻子。混凝土修补后，采用下地调整材进行调色。

   1、准备工作1色差、毛细裂缝、砂痕、花纹或粗骨料透明层等表面缺陷的原因混凝土表面产生毛细裂纹，除性能原因外，还有其它方面的原因，如养护不足、脱模太早、人模温度太高(水化热)等;色差，除性能原因外，还有模板修士、搅拌时间不足、脱模剂施涂不匀和养护不稳定等原因。砂痕，除性能原因外还有模板接缝不密、振搞太强等原因;花斑或租骨料透明层，除性能原因外，还有振捣过头和模板变形等原因。

   2、混凝土修补材料与主体结构相同的混凝土配比品种、规格、强度等级的水泥及白水泥若干重量。

   3、混凝土修补工具装饰专用滚刷、钢丝刷、细砂纸、擦拭用海绵块、透明胶、塑料薄膜等。

   4、混凝土修补浆体配置根据掺合料做实验，确定同色浆体。同浇筑主体混凝土配比品种、规格、强度等级的水泥、白水泥和细度模数2.0左右的细砂，按照- -定比例掺配(一般在7: 3-8: 1)，水灰比在0.7左右,搅拌均匀。
