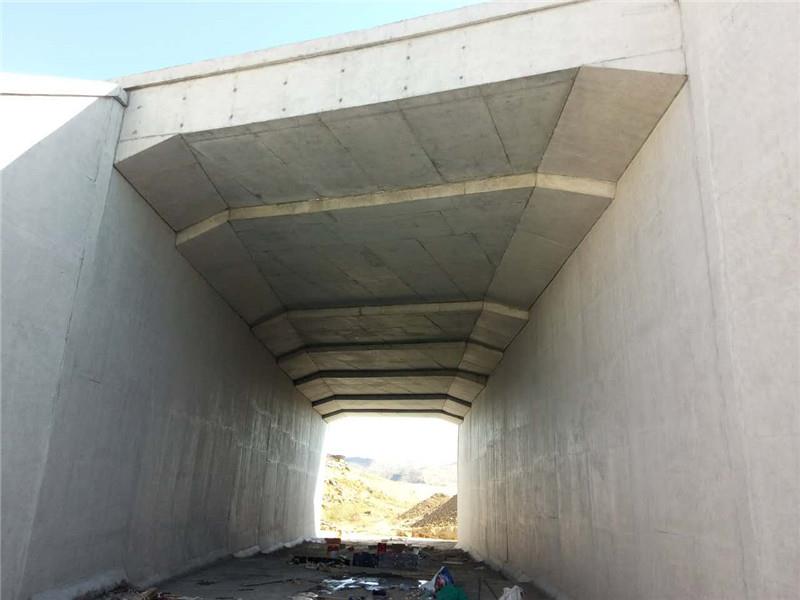

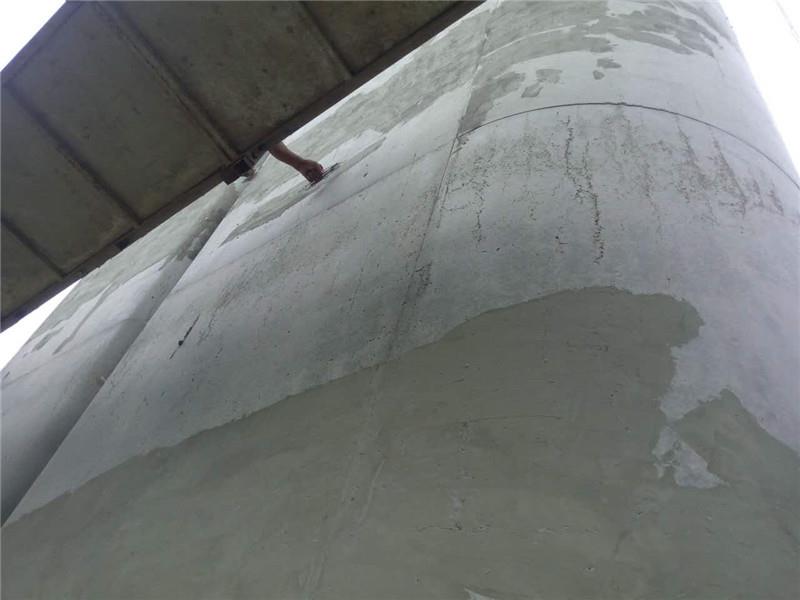

混凝土表面会产生一定的色差，那么需要进行清水混凝土修补，混凝土是当代主要的土木工程材料之一。它是由胶凝材料，颗粒状集料(也称为骨料)，水，以及加入的外加剂和掺合料按比例配制，经均匀搅拌，密实成型，养护硬化而成的一种人工石材。

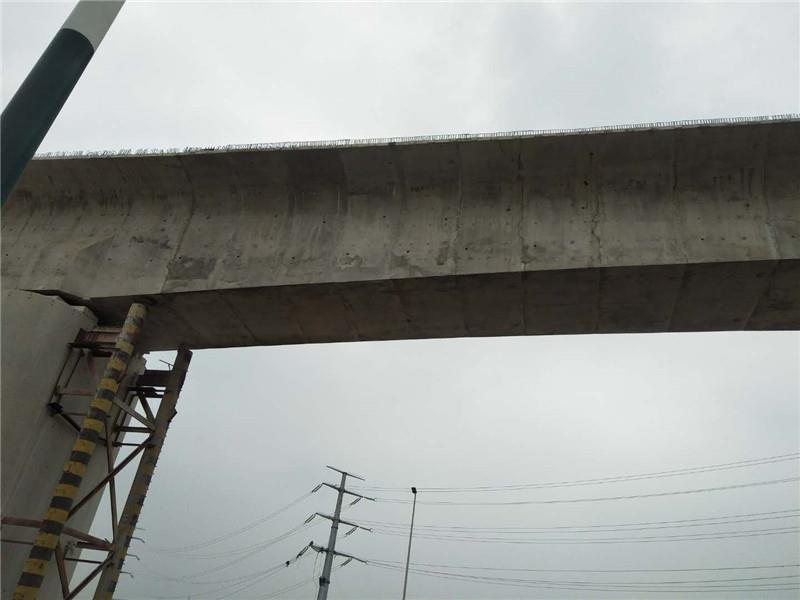

    为什么混凝土表面会产生色差

    原材料或配合比的变化

    对于混凝土原材料来说，即使用同一种原材料，不同厂家、不同批号的产品，颜色也有可能不同。比如同样都是普通硅酸盐水泥，有的是灰色，有的发白。这与水泥的组成、煅烧环境有关，也与混合材的品种和掺量有关。粉煤灰颜色的差别就更大。

    有的发白，有的发黑，与煤种、燃烧程度及加工方法有关。若燃烧不充分，粉煤灰中的含碳量高，颜色发黑。对于同一个粉煤灰，没有经过加工处理的原状灰通常发白，而经过粉磨处理的磨细灰则发黑。

    一旦原材料发生了变化，即便混凝土的配合比不变，也有可能造成混凝土颜色的变化。对于相同的原材料，由于各种原材料的颜色不一样，这些原材料数量的变化也引起混凝土颜色的变化。换句话说，采用相同的原材料，配合比不同，混凝土的颜色也有可能不同。

    在实际工程中这种情况是可能发生的。比如气温变化时混凝土配合比的调整;对于不同的部位，因为混凝土强度等级不同而采用不同的配合比等。这种情况所产生的色差常通常是不同部位的色差。

    混凝土不均匀

    在混凝土中，各种原材料的颜色是不相同的。水泥通常是灰白色;磨细矿渣粉通常发白;一些磨细粉煤灰通常呈黑色，并且随着含碳量而变化;减水剂有些为黄色，有些为褐色。如果这些不同颜色的原材料在混凝土中不能均匀地混合在一起，那么不同部位的混凝土将会现出不同的颜色，形成色差。

    混凝土的不均匀性通常是由两种原因引起的。一是搅拌不充分。混凝土的搅拌过程实际上是一个均化过程，若搅拌不充分，则不能保证混凝土的均匀性，进而形成色差。这种色差通常表现为地图状色差，没有规律。二是混凝土的离析。混凝土是由一些大小不一、密度不一的颗粒组成的。

    混凝土搅拌均匀后，若配合比不合理，由于混凝土的离析作用也有可能破坏混凝土的均匀性。混凝土均匀性的破坏也会有色差。这种色差通常表现为层状色差。也就是说，混凝土浇筑块上下部位颜色有差别。

    脱模剂着色

    在混凝土施工中，为了便于脱模，通常在模板上涂上脱模剂。若一些有色的脱模剂不均匀地黏附在混凝土的表面，就会在混凝土的表面形成色斑。即使采用一些无色的脱模剂，也有可能在混凝土表面形成油斑。

    模板生锈

    当采用钢模板时，若模板表面已经生锈，这些铁锈在混凝土浇筑时会随着混凝土中的水渗透到混凝土中。混凝土硬化后，在表面留下锈斑。即使不采用钢模板，若混凝土中的钢筋生锈，铁锈也可会随着水分的迁移而带到表面，在混凝土表面形成锈斑

    泛碱

    如果混凝土中的碱含量较高，混凝土不够密实，这些碱可能会随水而带到混凝土的表面，且在表面结晶，这就是所谓的泛碱。通常碱是白色的，泛碱会在混凝土表面形成白斑。
